Fliesenrahmen

PVC-Magnetfliesenrahmen

Bild PVC-FliesenrahmenSchneller und einfacher Zugriff zum „Innenleben“ von gefliesten Wannen oder Wandelementen. Auch für geflieste Küchenwände mit verdeckten Armaturen, Zählern usw. geeignet.

Der weiße PVC-Rahmen ersetzt optisch die Fuge, dadurch praktisch unsichtbar. Da immer öfter in grauen Farbabstufungen gefugt wird, bieten wir das Profil auch in hellgrau an.

Auch geeignet zum Einbau in Gipskartonwände und ähnlichen Materialien.
Einbaufertig: Verzinkte Befestigungslaschen erleichtern die Montage des Rahmens.

Rahmenmaterial:
Hart-PVC, 3 mm stark, weiß oder hellgrau, Einbautiefe 30 mm.
Verstärkungswinkel in den Ecken ab 500 mm Seitenlänge.
Für Fliesenstärken von 9 bis 11 mm (je nach Rahmengrösse).

Haftmagnete: (höhenverstellbar)
Halten die befliesbare Trägerplatte fest im Rahmen. Durch Drehen der Magnete kann die Fliesenhöhe um 4 mm angepasst werden. Die Haftkraft der Magnete beträgt ca. 2 - 3 kg/Stück. Sie sind je nach Rahmengrösse in ausreichender Anzahl angebracht. Das Öffnen der befliesten Trägerplatte erfolgt sehr leicht z.B. mit einem Gummisauger.

Trägerplatte: (zum Aufkleben der Fliesen)
Verzinktes Stahlblech, je nach Grösse 0.8 - 1.25 mm stark.

Bild Fliesenrahmen PVCBild Magnet verstellbarSchnitt Magnet verstellbar

  verfügbare
  Standardgrössen

Einbaumass

Innenmass

  15/15
156 x 156 mm
150 x 150 mm

  15/20
156 x 206 mm
150 x 200 mm

  15/30
156 x 309 mm
150 x 303 mm

  20/20
206 x 206 mm
200 x 200 mm

  20/25
206 x 256 mm
200 x 250 mm

  20/30
206 x 309 mm
200 x 303 mm

  20/40
206 x 409 mm
200 x 403 mm

  25/25
256 x 256 mm
250 x 250 mm

  25/33
256 x 336 mm
250 x 330 mm

  30/30
309 x 309 mm
303 x 303 mm

  30/40
309 x 409 mm
303 x 403 mm

  30/45
309 x 462 mm
303 x 456 mm

  30/60
309 x 615 mm
303 x 609 mm

  40/40
409 x 409 mm
403 x 403 mm

  40/50
409 x 509 mm
403 x 503 mm

  50/50 500 x 500 mm
494 x 494 mm

  60/60
600 x 600 mm
594 x 594 mm

Sondergrössen bis max. 600 x 600 mm auf Anfrage möglich.

Edelstahl-Magnetfliesenrahmen

Bild V2A-Fliesenrahmen

für geflieste Wannen und Wände

Das Universalmodell mit innovativer Magnettechnik. Die ideale Lösung für Revisionsöffnungen in der gesamten Haustechnik. Optisch kaum erkennbar - bis auf die elegante Profillinie in Edelstahl.

Geflieste Badewannen:

Eine Revisionsöffnung sollte immer berücksichtigt werden um spätere Probleme – z.B. mit einem verstopften Abfluss – leicht zu beheben. Wegen Reparatur zerschlagene Fliesen sind meist nicht mehr zu ersetzen.


Geflieste Whirlpools:

Die Edelstahlrahmen können auch mit einem Lüftungsblech (70 mm hoch mit Quadratlochung) in Edelstahl ausgestattet werden. Bei Whirlpools sind Revisionsrahmen für nötige Wartungsarbeiten zwingend notwendig. Ebenso erforderlich ist das Lüftungsblech für den nötigen Luftaustausch (siehe separate Seite Whirlpoolrahmen).


Geflieste Wände:

Oft sind dort Revisionsöffnungen nötig, um z.B. Ablesegeräte, Steuerungen, Absperrarmaturen usw. zugänglich zu machen. Mit dem Edelstahlrahmen und der befliesbaren Platte hat man eine optisch und auch praktisch ideale Lösung.


Rahmenmaterial:

Edelstahl-Winkelprofil 16 x 16 mm, 1.25 mm stark
Für Fliesenstärken bis 12 mm bei Modell mit festen Magneten resp. bis 9 mm bei Modell mit höhenverstellbaren Magneten.

Trägerplatte: (zum Aufkleben der Fliesen oder sonstiger Belag)

Verzinktes Stahlblech, je nach Rahmengrösse 0.8 - 1.25 mm stark. Öffnungsmöglichkeit durch Gummisauger oder Hilfsgerät wie z.B. Schraubenzieher.

Wählbar sind 2 Magnetbefestigungen:

Feste Magnete, die nicht höhenverstellbar sind, als preisgünstigere Variante. Das verbleibende Innenmass für den Fliesenbelag inkl. Kleberschicht beträgt ca. 13 mm. Durch stärkeren Kleberauftrag kann bei geringerer Fliesenstärke die Höhe ausgeglichen werden.

Höhenverstellbare Magnete sind die ideale Lösung, wenn bei Fliesenwänden oder Wannen die Oberfläche ganz exakt angepasst werden soll.

Die Haftkraft der Magnete beträgt ca. 2 - 3 kg pro Stück. Sie sind je nach Rahmengrösse in ausreichender Anzahl angebracht. Die Hülle des Magnetkerns mit der Verstellschraube ist komplett in Edelstahl hergestellt.

Edelstahl-Magnetfliesenrahmen mit festen Magneten

Bild Fliesenrahmen Edelstahl fixBild Magnet fixSchnitt Magnet fix

  verfügbare
  Standardgrössen

Einbaumass

Innenmass

  15/15 155 x 155 mm 152 x 152 mm

  15/20 155 x 205 mm 152 x 202 mm

  15/30 155 x 306 mm 152 x 303 mm

  20/20 205 x 205 mm 202 x 202 mm

  20/30 205 x 306 mm 202 x 303 mm

  20/40 205 x 406 mm 202 x 403 mm

  30/30 306 x 306 mm 303 x 303 mm

  30/40 306 x 406 mm 303 x 403 mm

  40/40 406 x 406 mm 403 x 403 mm

Sondergrössen bis max. 600 x 600 mm auf Anfrage möglich.

Edelstahl-Magnetfliesenrahmen mit verstellbaren Magneten

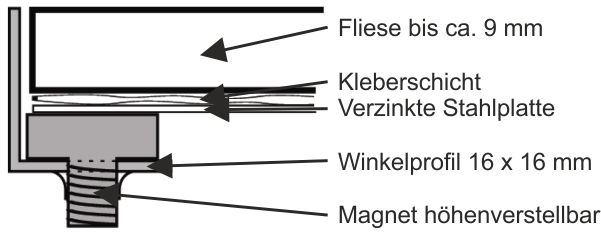

Bild Fliesenrahmen Edelstahl verstellbarBild Magnet verstellbarSchnitt Magnet verstellbar

  verfügbare
  Standardgrössen

Einbaumass

Innenmass

  15/15 155 x 155 mm 152 x 152 mm

  15/20 155 x 205 mm 152 x 202 mm

  15/30 155 x 306 mm 152 x 303 mm

  20/20 205 x 205 mm 202 x 202 mm

  20/30 205 x 306 mm 202 x 303 mm

  20/40 205 x 406 mm 202 x 403 mm

  30/30 306 x 306 mm 303 x 303 mm

  30/40 306 x 406 mm 303 x 403 mm

  40/40 406 x 406 mm 403 x 403 mm

Sondergrössen bis max. 600 x 600 mm auf Anfrage möglich.

Edelstahl-Magnetfliesenrahmen begehbar

Verwendung im Bereich Fussboden:

Öffnungen bis max. 600 x 600 cm. Für Fliesen, Parkett, Laminat, Teppich. Belagstärken bis 10 mm

Rahmenmaterial:

Edelstahl-Winkelprofil 4301, 16 x 16 mm, 1,25 mm stark, für Belagstärken bis 10 mm.

Trägerplatte: (zum Aufkleben von Fliesen oder Belag)

Verzinktes Stahlblech, 2 mm stark. Öffnungsmöglichkeit durch Gummisauger oder Hilfsgerät wie z.B. Schraubenzieher.

Bild Fliesenrahmen Edelstahl fixBild Magnet fixSchnitt Magnet begehbar

  verfügbare
  Standardgrössen

Einbaumass

Innenmass

  15/15 155 x 155 mm 152 x 152 mm

  15/20 155 x 205 mm 152 x 202 mm

  15/30 155 x 306 mm 152 x 303 mm

  20/20 205 x 205 mm 202 x 202 mm

  20/30 205 x 306 mm 202 x 303 mm

  20/40 205 x 406 mm 202 x 403 mm

  30/30 306 x 306 mm 303 x 303 mm

  30/40 306 x 406 mm 303 x 403 mm

  40/40 406 x 406 mm 403 x 403 mm

Sondergrössen bis max. 600 x 600 mm auf Anfrage möglich.

Preise

Alle verfügbaren Fliesenrahmen sind im nachstehenden pdf-Dokument aufgeführt:

pdf IconPreisliste
