Dezentrale Wohnraumlüftung mit Wärmerückgewinnung

• Das Profi-System für den Neubau und zum Nachrüsten
• genial einfache Planung und Montage
• Energie sparen - bis zu 94% Wärmerückgewinnung
• Schimmel vermeiden
• sehr schalldämmend und leise

Lüften ohne Energieverschwendung

Neubauten und renovierte Gebäude sind mittlerweile sehr gut isoliert. Dennoch verlieren Häuser immer Energie: über Wände, Fenster, Dach, Keller usw. Am meisten Energie geht beim Lüften mit offenen Fenstern verloren. Bei mittlerer bis guter Isolation entfallen darauf ca. 45 % des Gesamtenergieverlustes (siehe Illustration).

Hier verbirgt sich grosses Einsparpotential. Die Halmburger Wohnraumlüftung mit Wärmerückgewinnung ist dafür die optimale Lösung, denn sie übernimmt die Belüftung Ihrer Räume: zuverlässig, effizient und energiesparend. Das ist Lüften ohne Energieverschwendung.

Beispiel:

Kalte Aussenluft von +2.1°C wird durch den Wärmetauscher der Wohnraumlüftung auf 18.8°C erwärmt – ohne zusätzliche Energie, sondern nur durch die Wärmeenergie der Abluft. Das Ergebnis: 94,5% Wärmerückgewinnung bei der Halmburger Wohnraumlüftung Typ WRL‑K 75 bei einem Luftvolumenstrom von 10 m³/h.

Schimmel vermeiden

Beim Lüften nutzt man die Tatsache aus, dass warme Luft viel mehr Wasserdampf aufnehmen kann als kalte Luft. 20 °C warme Luft kann über fünfmal so viel Wasserdampf aufnehmen, wie Luft mit -5 °C. Oder umgekehrt ausgedrückt: Lässt man -5 °C kalte Luft in einen Raum, so hat diese Luft nach dem Erwärmen auf 20°C eine relative Feuchte von rund 20%, d.h. sie enthält nur ein Fünftel der bei 20 °C möglichen Wasserdampfmenge.

Die beim Wohnen entstehende Feuchtigkeit muss hauptsächlich durch Lüften eliminiert werden. Ein Teil der feuchtwarmen Raumluft wird dabei durch kalte, trockene Außenluft ersetzt. Wichtig zu wissen: Schimmel- und Feuchtigkeitsschäden können bereits ab einer relativen Luftfeuchtigkeit von 80% auftreten.

Schimmelpilze und richtiges Heizen und Lüften: Da denken die meisten an den Griff zum Heizungsthermostat oder zum Fenstergriff. Doch ganz so einfach ist das nicht. Wer falsch heizt und lüftet,

•     ✔  fördert die Bildung von Schimmelpilzen,
•     ✔  riskiert Bauschäden aufgrund zu hoher Luftfeuchtigkeit,
•     ✔  verschlechtert das Raumklima,
•     ✔  gefährdet seine Gesundheit (z.B. Allergien) und
•     ✔  zahlt zu viel Heizkosten.

Denn Schimmelpilze lieben Feuchtigkeit. In gut gelüfteten Räumen sollte die Luftfeuchtigkeit bei 40 bis 60 % liegen. Ein Mensch gibt allein in einer Nacht schon ca. 1.5 Liter Wasser ab, ein Vier-Personen-Haushalt täglich zwischen 12 und 20 Liter. Da sind 80 % relative Luftfeuchtigkeit bei ungenügendem Luftwechsel schnell erreicht.

Günstig in der Anschaffung, klein im Verbrauch

Neben den günstigen Anschaffungs- und Montagekosten verdienen die Verbrauchskosten der Halmburger Wohnraumlüftungen eine besondere Erwähnung. Ausgehend von einem Dauerbetrieb (365 Tage pro Jahr – 24 Stunden pro Tag), einer Luftleistung von 12 m³/h (raumgrössenabhängig) und einem Strompreis von 0.29 CHF/kWh betragen die Stromkosten ca. 9.65 CHF pro Gerät und Jahr. Auch bei den Zu- und Abluftfiltern, welche ein- bis zweimal im Jahr zu wechseln sind, haben wir auf preiswerte Filter geachtet.

Aufbau und Funktionsweise

Die Halmburger Wohnraumlüftung entzieht dem Raum die verbrauchte, feuchte Luft und führt sie über den Wärmetauscher nach aussen ab. Gleichzeitig saugt sie frische Luft von aussen an und führt sie dem Raum ebenfalls über den Wärmetauscher wieder zu. Auf diese Weise trägt sie dazu bei, Feuchte- und Schimmelschäden vorzubeugen.

Die beiden Luftströme werden im Wärmetauscher getrennt voneinander, ohne Vermischung geführt. Dadurch wird im hocheffizienten Wärmetauscher die Energie zum Grossteil zurückgewonnen - und dies bis zu 94,5%. So sparen Sie Energie und schonen unsere Umwelt.

Der entscheidende Vorteil: Kein Wechselbetrieb!

Funktionsweise bei Halmburger-Lüftungsanlagen mit Kreuzgegenstrom-Wärmetauscher: Konstantbetrieb (Rekuperator)

Gleichbleibend hohe Wärmerückgewinnung durch zwei getrennt verlaufende und konstant ausbalancierte Luftvolumenströme.

• ✔  hygienische Trennung der Luftströme
• ✔  sehr leiser Betrieb
• ✔  zuverlässige Feuchteausleitung
• ✔  auch für Ablufträume zugelassen (Küche, Bad)

Funktionsweise vieler Wettbewerbsprodukte: Wechselbetrieb (Regenerator)

Stark schwankender Temperaturverlauf durch permanent wechselnde Drehrichtung des Ventilators.

• ✘  ständig wechselndes Lüftergeräusch
       (ca. 1'200 Starts und Stopps pro Tag)
• ✘  Schmutzpartikelablösung vom Filter durch
       Richtungsumkehr des Luftstroms
• ✘  Luftzug durch schwankende Temperaturen
• ✘  Häufige Wartung und Reinigung nötig

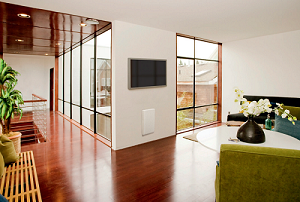

Dezente Optik, leichte Bedienbarkeit

Bei der Entwicklung der Halmburger Wohnraumlüftung wurde stets darauf geachtet, das Erscheinungsbild dezent und zurückhaltend zu belassen. Nur so fügt sich eine Wohnraumlüftung optimal in jede Räumlichkeit ein. Ein optisch klares Design wurde auch an der Aussenfassade durch sehr kleinformatige Lüftungsgitter fortgeführt.

Auf eine Miniaturisierung des kompletten Systems um jeden Preis haben wir dennoch aus gutem Grund verzichtet. Zu starke Verkleinerungen führen oft zu Fehleranfälligkeit und Einschränkungen in der Bedienung. Unsere Halmburger Wohnraumlüftung mit Wärmerückgewinnung glänzt daher durch eine leichte Bedienung und sehr zuverlässige Funktionalität. Nicht umsonst geben wir darauf 5 Jahre Garantie.

Die dezentralen Lüftungsgeräte werden über die Multifunktionsfernbedienung bedient. Die Kommunikation erfolgt über Bluetooth und es können bis zu acht Lüftungsgeräte mit einer Fernbedienung verbunden werden. Selbstverständlich können an jedem Lüftungsgerät unterschiedliche Einstellungen vorgenommen werden.

✔  Touchdisplay mit Hintergrundbeleuchtung bei Bedienung
✔  Einstellung der einzelnen Lüftungsstufen
✔  ndividuelles Zeitprogramm für unterschiedliche Lüftungsstufen
✔  Intensivlüftung mit Timerfunktion
✔  Sommerlüftung mit Timerfunktion
✔  Aktivierung der Kindersicherung (Zugriffsschutz)
✔  Anzeige von Betriebsstunden, Filterwechselerfordernis und Störungsmeldungen
✔  Bedienung der optionalen Feuchtesteuerung
✔  Batteriebetrieben oder optional über wiederaufladbare Akkus (4 x AAA)

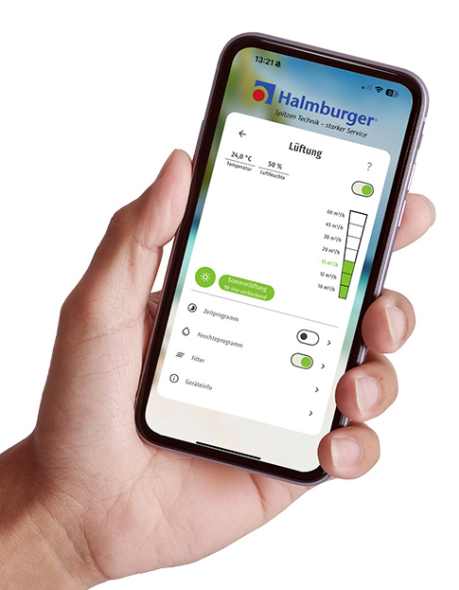

Sie können die Lüftungsanlage auch zusätzlich über die kostenfreie Halmburger-Mobile-App. Dafür verbinden Sie Ihr Lüftungsgerät über WLAN direkt mit Ihrem Router.

Die Anbindung der Lüftungsgeräte zum Router sowie die Anmeldung in unserer Cloud ist kinderleicht. Und wenn Sie trotzdem Hilfe benötigen, steht Ihnen unser technischer Support gerne mit Rat und Tat zur Seite.

Die Sicherheit Ihrer Daten ist uns sehr wichtig. Deshalb betreiben wir für unsere Mobile-App einen eigenen Server, auf dem keine anderen Dienste und Programme, ausser für unsere Wohnraumlüftung, verarbeitet werden. Dieser Server steht in einem professionellen Rechenzentrum in Regensburg/Deutschland.

Genial einfach - Planung und Montage

Genial einfach ist die passende Beschreibung für die Halmburger Wohnraumlüftung mit Wärmerückgewinnung. Die Planung der Lüftungsanlage übernehmen wir auf Wunsch für Sie – schnell und kostenfrei. Es sind lediglich Grundrisse, Schnitte, einige Gebäudedaten und Gebäudeansichten erforderlich.

Die Montage der Halmburger Lüftungsgeräte erfolgt an der Innenseite einer Aussenwand, ist Aufputz und Unterputz bzw. SlimLine möglich und wird von einem Handwerksbetrieb Ihrer Wahl durchgeführt. Für den Neubau und zum Nachrüsten.

Unsere dezentralen Wohnraumlüftungen benötigen keine kostenintensive Rohrleitungsverlegung für den Transport der Luft in die entsprechenden Räume, wie sie bei zentralen Systemen erforderlich sind. Auch hygienische oder schalltechnische Bedenken gibt es bei unserer dezentralen Wohnraumlüftung nicht.

Für den nachträglichen Einbau als Nachrüstsystem in Altbauten ist die Halmburger Wohnraumlüftung deshalb optimal geeignet. Perfekt für Mietobjekte: Ein Betriebsstundenzähler ist bereits integriert.

Einbauvarianten

	Variante SlimLine Extra flache Geräteabdeckung, für eine dezente und zurückhaltende Optik
	Variante Unterputz Speziell für geringere Wandstärken geeignet
	Variante Aufputz (teilversenkt) Geringerer Montageaufwand vor allem in der Renovierung dezente und zurückhaltende Optik

Die Vorteile in aller Kürze

    ✔  Aufputzversion ohne grosse Ausbrucharbeiten installierbar

Top-Preis	Günstige Anschaffung, günstige Montage und geringe Betriebs- und Verbrauchskosten.
Kostenfreie Beratung und Planung	Sicherheit durch sofortige und kostenfreie Beratung, Berechnung und Planung vom Profi
Neubau- und Nachrüstsystem	Der für die Unterputzmontage erforderliche Wandeinbaukasten macht vor allem die Installation in der Rohbauphase besonders einfach. Er ist aber auch in der Sanierung eine optimale Nachrüstlösung.
Energie sparen	Bis zu 94% Wärmerückgewinnung und bis zu Energieeffizienzklasse A (SEV-Klasse) - Durch die Verwendung von unserem hocheffizienten Kreuzgegenstrom-Wärmetauscher sparen Sie wertvolle Heizkosten und Energie.
Hohe Wärmedämmung	Durch unseren Wandeinbaukasten mit 80 mm Wärmedämmung zur Aussenwand vermeiden Sie thermische Schwachstellen im Mauerwerk
Schimmel vermeiden	Zuverlässiger Abtransport der feuchten und verbrauchten Luft. Des Weiteren sind Zu- und Abluftseite optimal zueinander angeordnet, damit ein Luftkurzschluss vermieden wird.
Hygiene und Wohnkomfort	Standardmässig sind bereits zwei Filter Typ KF5 verbaut. Somit wird das Gerät nicht nur von aussen sondern auch von innen vor Verschmutzungen geschützt und die Effizienz erhalten. Auch wird ein Schmutz- und Staubpartikeltransport verhindert. Mit wenigen Handgriffen kann in die Zuluft auch ein Filter Typ KF7 eingebaut werden. Damit können Allergiker im wahrsten Sinne des Wortes aufatmen.
Eines der leisesten Lüftungsgeräte am Markt	Durch den Einsatz grossvolumiger Radialventilatoren sind unsere Lüftungsgeräte sehr leise und dadurch auch in Schlafräumen einsetzbar. Auch unsere Schalldämmwerte können sich sehen lassen.
Auch für Küche, Bad und WC zugelassen	Auf Grund der hohen möglichen Luftvolumenströme und des Konstantbetriebs (kein Pendel- oder Wechselbetrieb) ist unser Lüftungsgerät auch für sogenannte Ablufträume zugelassen.
Sommerlüftung	Mit dieser serienmässigen Funktion können Sie im Sommer die nächtliche Kühle hereinlüften.
Konstantbetrieb	Kein Wechselbetrieb (Pendelbetrieb)! Dadurch keine permanente Drehrichtungsänderung und keine permanenten Starts und Stopps.
Winddrucksicher	Höchste Stördrucksicherheitsklasse S1 nach DIN EN 13141-8. Somit werden Zugerscheinungen auch bei starkem Wind vermieden.
Effiziente Regelung	Hoher Komfort & niedrige Energieverbrauch durch die vollautomatische Regelung mit Zeit- und Feuchtesteuerung.
Elektrosmogarm	Für die Halmburger Wohnraumlüftungen wurden Magnetfeldmessungen durchgeführt. Mit dem Ergebnis, dass der gesetzliche Wert für die magnetische Flussdichte sehr weit unterschritten wird.
Betriebsstundenzähler	perfekt für Mietobjekte: Betriebsstundenzähler bereits serienmässig integriert
Bedienung & Software-Updates	Die Bedienung erfolgt über die serienmässige Multifunktionsfernbedienung und die kostenfreie Mobile-App. Über die Multifunktionsfernbedienung werden auch Softwareaktualisierungen vorgenommen (WLAN-Anbindung zu Ihrem Router erforderlich).
Dezente und funktionale Lüftungsgitter	Unsere Lüftungsgitter an der Fassade stören kaum die Gesamtoptik Ihres Gebäudes. Sie sind in vieler Hinsicht funktional und dienen der sicheren Kondensatabführung und sind auch in beheizbarer Ausführung lieferbar.
Qualität und Sicherheit	Die Produktion unserer Lüftungsanlagen erfolgt natürlich nach DIN ISO 9001 und jedes Gerät wird einzeln geprüft. Außerdem besitzen sie die bauaufsichtliche Zulassung.
Zuverlässig & Langlebig	Unsere Wohnraumlüftungen werden in Deutschland produziert. Eine hochwertige Verarbeitung ist Standard. Deshalb erhalten Sie auf unsere Lüftungssysteme 5 Jahre Garantie.

Technische Daten

Typ / Abmessungen (H x B x T)	WRL-K75 SlimLine WRL-K75 Unterputz WRL-K75 Aufputz	623 x 347 x 23 mm 623 x 347 x 85 mm 623 x 347 x 207 mm
Farbe	Lüftungsgerät Lüftungsgitter Multifunktionsfernbedienung	weiss (Soft- und Hardcover) grau oder anthrazit weiss
Luftleistungen der Lüftungsstufen	10 - 12 - 15 - 20 - 30 - 45 m³/h, Intensivlüftung 60 m³/h bei Filtertyp 1: M5/M5
Wärmebereitstellungsgrad bei obigen Lüftungsstufen	94.1 - 92.4 - 88.0 - 84.5 - 79.9 - 75.0 - 72.4 % nach DIN EN 13141 bei 7 °C - zuluftseitiges Temperaturverhältnis
Leistungsaufnahme bei obigen Lüftungs- stufen	3.8  - 3.9 - 4.4 - 5.1 - 7.9 - 14.7 - 26.9 W nach DIN EN 13141 bei 7 °C (bei Filter KF5/KF5)
Leistungsaufnahme pro m³/h	0.31 W bei Referenzvolumenstrom
Leistungsaufnahme im Standby-Betrieb (Aus)	0.92 W
Leistungsaufnahme interner Frostschutz	0.90 W
Betriebsspannung	230 V AC, 50/60 Hz
Schalldruckpegel in 1 m Entfernung bei obigen Lüftungsstufen	20.6 - 22.3 - 23.6 - 27.9 - 35.7 - 41.1 - 47.2 dB(A) gemessen nach DIN EN ISO 11203 (WRL-K75 SlimLine mit Filter KF5/KF5)
Schalldruckpegel in 3 m Entfernung bei obigen Lüftungsstufen	12.9 - 14.5 - 15.9 - 20.1 - 27.9 - 33.4 - 39.4 dB(A) gemessen nach DIN EN ISO 11201 (WRL-K75 SlimLine mit Filter KF5/KF5)
Schallleistungspegel LWA bei obigen Lüftungsstufen	30.3 - 31.2 - 35.6 - 41.5 - 50.9 - 59.3 dB bei Filtertyp 1: M5/M5
Schallleistungspegel LWA bei Referenzvolumenstrom	50.9 dB bei Filtertyp 1: M5/M5
Energieeffizienzklassen	A - C (je nach Ausführung)
Filter Zu- und Abluft (standard)	M5
Filter Zuluft (optional)	F7 oder Aktivkohlefilter G3
Schutzart	IP 24
Schutzklasse	I
Absicherung	B 16 A
FI-Schutzschaltung	30 mA
Aussen- und Fortluftrohre	DN 75, Länge 600 mm (längere Rohre auf Anfrage)
Zu- und Abluftventilatoren	EC-Radialventilator 24 V DC, einseitig saugend
Zuleitung	NYM 3G1.5 mm² (Festanschluss)
Wärmetauscher	Kreuz-Gegenstrom-Wärmetauscher
Serienmässige Funktionen	Filterwechselanzeige, Frostschutzsicherung, Funktionsüberwachung mit Störmeldeanzeige, automatische Kondensatentleerung, Betriebsstundenzähler, automatische Luftklappensteuerung
Optionale Funktion	Feuchteregelung über integrierten Temperatur- und Feuchtesensor
